Dokumentere kabel og vern

For å dokumentere at vernet er samordnet med belastningen og kabelens strømføringsevne må man dokumentere beskyttelse mot overbelastning, beskyttelse mot kortslutning, og kontrollere spenningsfallet.

Beskyttelse mot overbelastning

Kravet som skal tilfredstilles finner vi i NEK400.533.2.1:

(Trykk på symbolene for å lese mer)

For 1,5mm², 2,5mm² og 4mm² PVC-kabler må i tillegg kravene
i tabellen under tilfredstilles:

Tversnitt	A1 og A2	Andre ref.inst. met.
1,5mm²	In≤10A	In≤13A
2,5mm²	In≤16A	In≤16A
4mm²	In≤20A	In≤25A

Dersom installasjonen er en bolig- (NEK400.823.431) eller landbruksinstallasjon (NEK400.705.431), og tversnittet er 1,5mm², 2,5mm² eller 4mm² CU, må i tillegg følgende krav ivaretas:

Beskyttelse mot kortslutning

Kravene som må ivaretas finner vi i NEK400.533:

Vernets bryteevne:

Utkobling av minste kortslutningsstrøm

Kravet i NEK400.533 er at alle kortslutningsstrømmer skal kobles ut innen en viss tid. Tiden kan regnes ut i hvert spesifikke tilfelle ved hjelp av formelen i NEK400.533.3. For å forenkle kan vi si at vi uansett ønsker momentan utkobling (utkobling innen 0,1sek). Da har vi samtidig også dokumentert automatisk utkobling innen 0,4sek i henhold til NEK400.411. For å dokumentere dette kan vi bruke følgende tabell:

Tabell for maks lengde

Dersom kursen du dokumentere er kortere enn avlest verdi i tabellen er kravet ivaretatt.

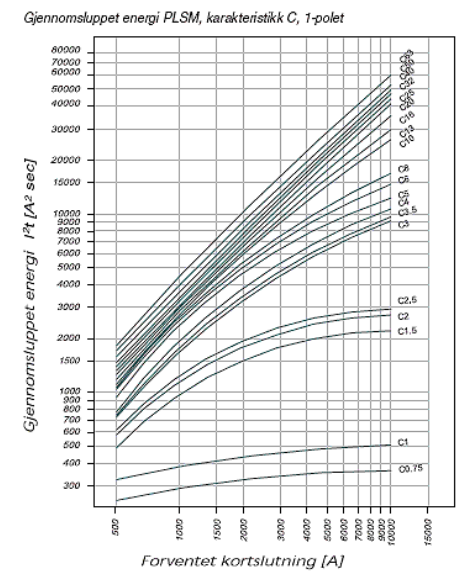

Gjennomsluppet energi

Når vernet kobler ut fortere enn 0,1 sek, noe vi dokumenterte i forrige steg, må vi i tillegg sjekke at kablene tåler energien som vernet slipper gjennom. Det kan dokumenteres ved at følgende krav ivaretas:

Dersom du har dokumentert at krav for overbelastning ihht til NEK400.533 er ivaretatt, og kortslutningstrømmen er mindre energien 10kA, vil gjennomsluppet energi som regel være godkjent.

Spenningsfall

FEL§27 sier at elektrisk utstyr skal ha den spenningen det er beregnet for. NEK400 tabell 52F anbefaler at spenningsfallet er mindre enn 5% på forbrukskurser og 3% på lyskurser.

Bruk formelen under til å regne spenningsfallet. Bytt 2-tallet med roten av 3 dersom det er 3-fas kurs.

Dersom den utregnede verdien er mindre enn tallet angitt av tabellen under er spenningsfallet ok.

	230V	400V
Belysningskurser: 3%	6,9V	12V
Forbrukerkurser: 5%	12,5V	20V

Alternativt kan tabell for maks lengde benyttes. Husk at tabellen gjelder for maks belastet kurs. Ved halv belastning kan lengden dobles.
